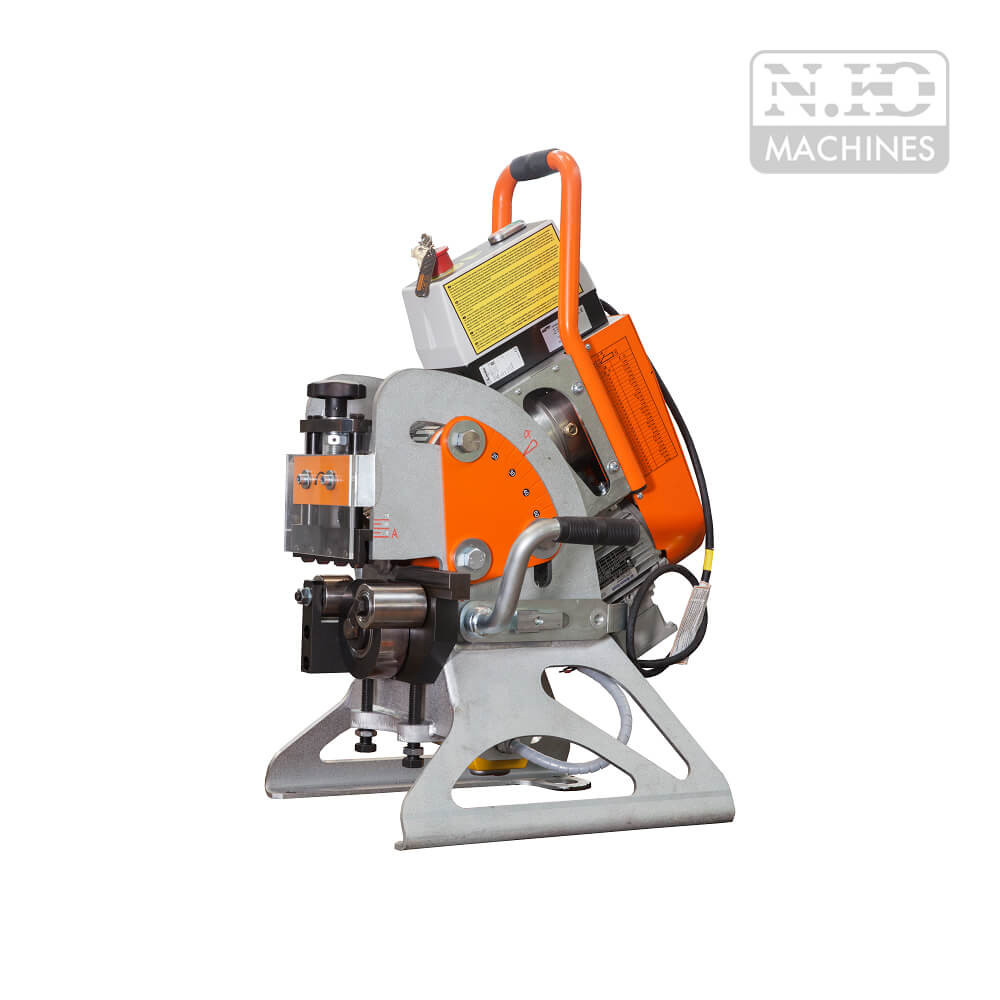

Biseladora N.KO UZ15 Rapid

Marca: N.KO

Modelo: UZ15 Rapid

Línea: UZ-LINE

Especificaciones técnicas:

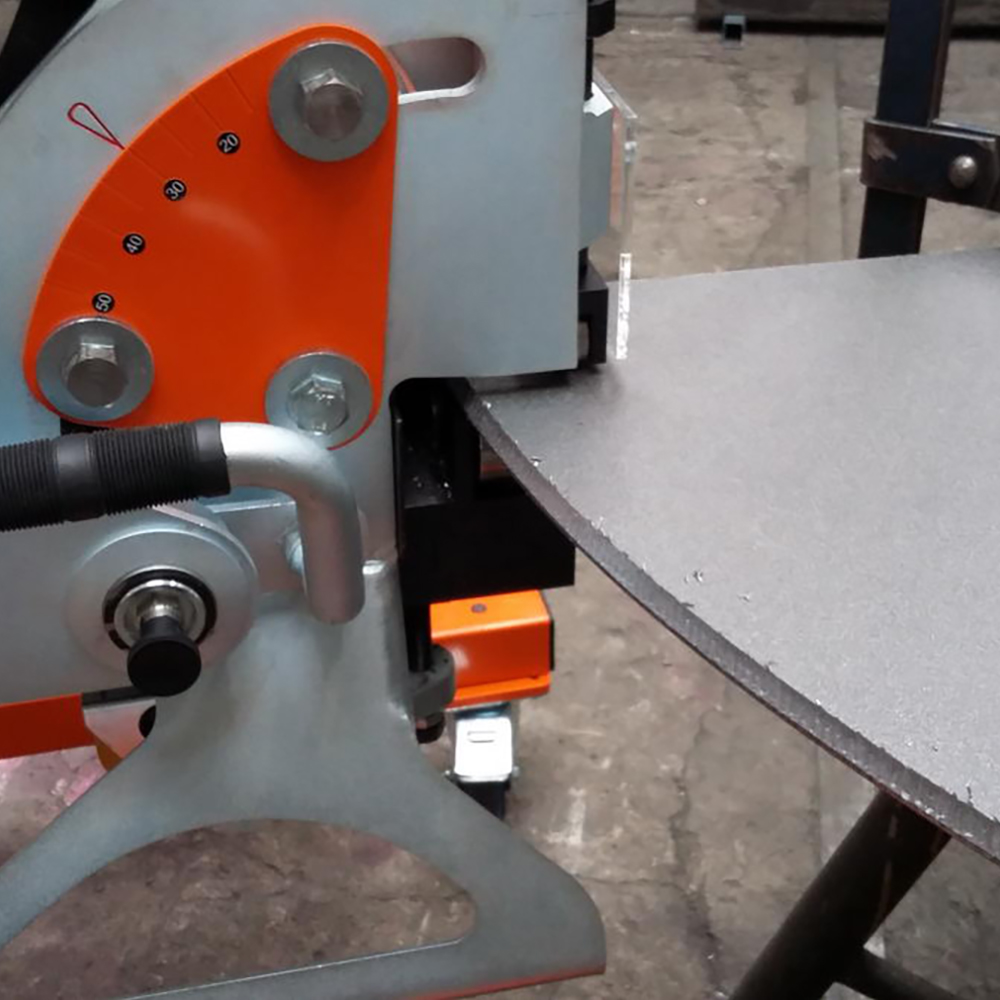

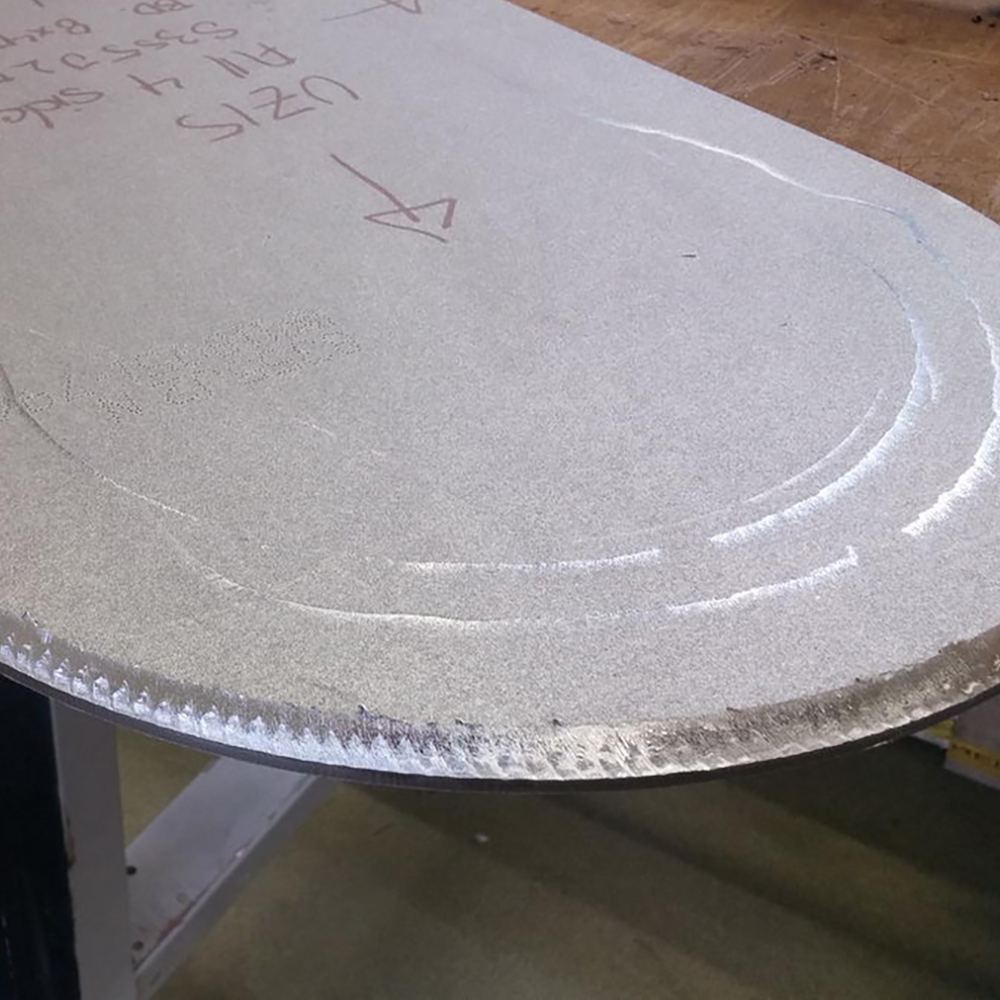

  • UZ15 RAPID crea biseles de soldadura, en planchas lineales, en cualquier material que se pueda cortar, incluso hierro, acero ( hasta 85,000lbs/in² o 60Kg/mm² ), acero inoxidable, latón, cobre y aluminio.
  • Sistema de biselado UZ15 RAPID, ajuste de ángulo variable, avance automático, bisel bilateral ( biselado máximo 12mm ).

Prestaciones:

  • Puede conectarse a la pieza a mecanizar, ya sea en posición horizontal o vertical. Al utilizarla con el carro, la máquina puede invertirse para poder biselar el lado inferior de la plancha. Ambos biseles X y K, son posibles.
  • Fácil conexión del carro a 180°.
  • Esta inversión permite un biselado de doble cara sin necesidad de girar materiales pesados.
  • El montaje o desmontaje en segundos sin necesidad de herramientas con un sistema único de sujeción – un elevador manual en el carro para ajustar la máquina a la altura de trabajo.
  • Funciona como estación fija o móvil.
  • Disponibilidad de descuento en el embalaje al comprar la máquina junto con el carro.

Datos técnicos:

  • Corta biseles desde 3/16 hasta 1-9/16″ ( 5 a 40mm ) de espesor, en un ancho mínimo de plancha de 2-3/4″ ( 70mm ) y una longitud mínima de 5-7/8″ ( 150mm ).

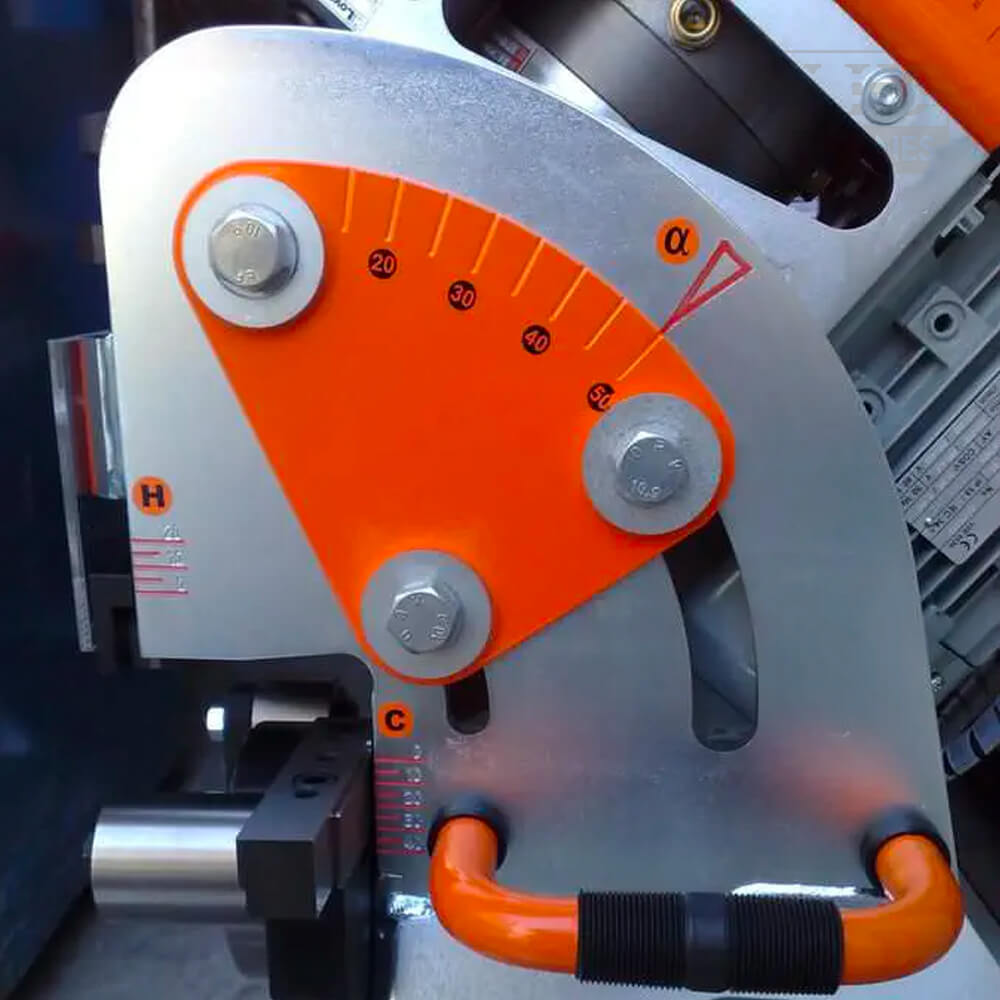

  • El ángulo de bisel se ajusta continuamente de 15° a 50° sin reemplazar ninguna pieza. La barra de presión y la de soporte pueden reajustar la altura, se suministran con escalas graduales visibles.
  • Rango de trabajo.
  • Anchura máxima de biselado: ancho 15 mm ( 0,59″ ).
  • Angulo de biselado: 15° 50° continuo.
  • Espesor del material: de 6 a 40 mm ( 3/16″ to 1-9/16″ ).
  • Rendimiento: 1500 W / 2800 rpm /3,5 m/min ( 11.5 ft/min ).
  • Peso: 94 Kg ( 207 lbs ).
  • Dimensiones: 530 x 395 x 860 mm ( 20-7/8 x 15-1/2 x 33-7/8″ ).

Manipulator 3D:

  • El manipulador permite el giro rápido y simple de la máquina UZ en 180° para lograr el biselado bilateral en forma de X o K. El operario no necesita la grúa para girar el material, lo que significa un gran ahorro del tiempo durante el trabajo.
  • El sistema único, permite fijar la máquina UZ 15 y volver a sacarla del manipulador en unos segundos sin usar herramientas.
  • La máquina UZ 15 «flota» en el MANIPULADOR 3D compensando las desigualdades del piso.
  • El MANIPULADOR 3D permite la manipulación fácil con la máquina.
  • La altura requerida de la máquina se puede ajustar por medio del equipo de elevación.
  • El movimiento lo permiten ruedas macizas instaladas en el manipulador.
  • Posibilidad de biselar usando el Manipulador o no.
  • Posibilidad de usar el Manipulador 3D como estación fija.
